초음파 분무 노즐에 공기 흡입구가 있는 이유는 무엇입니까?

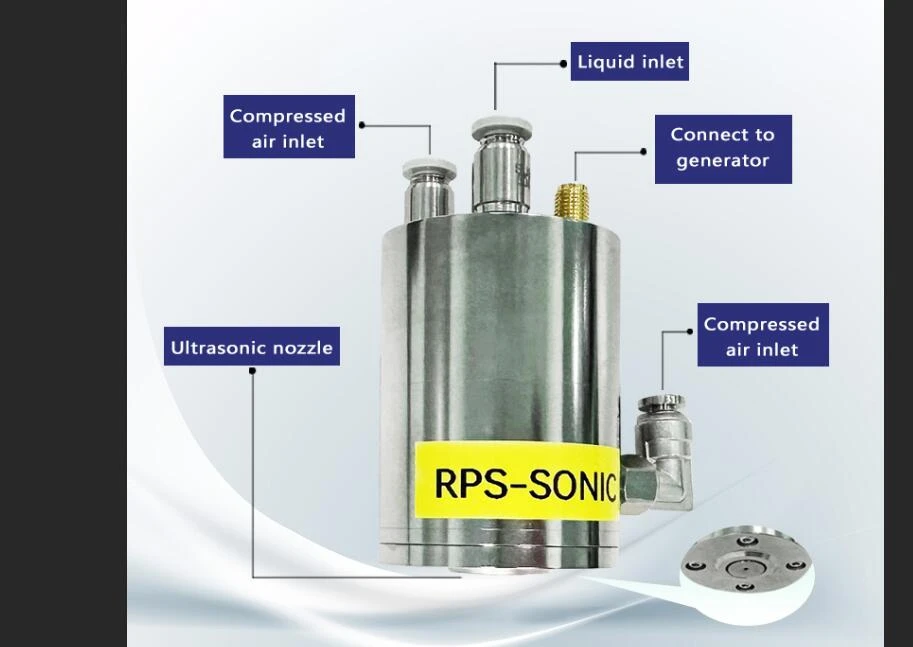

초음파 분무 노즐의 공기 흡입구("이젝터 가스/보조 가스 흡입구"라고도 함)는 핵심 설계 특징 중 하나입니다. 그 기능은 원자화 효과를 최적화하고, 스프레이 패턴을 제어하고, 적용 시나리오에 적응하는 역할을 직접적으로 수행합니다. 본질적으로 이는 가스 역학 원리를 통해 순수 초음파 원자화의 한계를 해결합니다. 다음은 기술 원리, 핵심 기능, 응용 시나리오라는 세 가지 차원에서 자세히 분석한 것입니다.

가이드 가스 주입구의 세 가지 핵심 기능(기술 원리 포함)

1. 2차 미립화 : 액적 미세화 + 뭉침 방지

♦원칙:입구를 통해 유입된 가이드 가스는 노즐의 내부 공기 통로를 따라 고속(최대 유속 20-50m/s)으로 분출되어 초음파 변환기에 의해 생성된 초기 액적과 함께 '전단 효과'를 생성합니다.-고속 기류는 가위처럼 작용하여 잠재적으로 뭉쳐진 액적을 더욱 분해합니다. 동시에 가스 분자가 물방울 표면과 충돌하여 접착력이 깨집니다.

♦효과:액적 크기는 순수 초음파에서 5~10μm에서 1~5μm(또는 가스 압력에 따라 나노미터 규모)로 더욱 정제되며, 액적은 큰 액적 침전 없이 균일하게 분산됩니다.

♦주요 매개변수:가스 압력은 일반적으로 0.1-0.5 MPa로 조정됩니다. 압력이 높을수록 2차 분무가 더 강력해집니다(그러나 과도한 액적 분산을 방지하려면 액체 유량과 일치해야 함).

2. 방향성 스프레이 + 스프레이 범위 확장

♦원칙:안내 공기는 "추력"을 제공하여 원자화된 액적을 미리 정해진 방향(예: 축 방향 또는 반경 방향)으로 밀어냅니다. 동시에 공기 흐름이 확산되어 물방울이 더 넓은 영역을 덮게 됩니다.

♦효과:스프레이 범위가 다음에서 증가합니다.<30cm for pure ultrasonic spraying to 1-5m (adjustable via the nozzle structure), enabling directional spraying (e.g., precise spraying onto the workpiece surface) and fan-shaped spraying (coverage width can reach 0.5-2m).

♦응용 시나리오:산업용 가습, 코팅 적용을 위한 전처리, 배연 탈황 및 탈질(배연 가스 ​​방울과 충분한 접촉 필요), 농작물 보호(장거리 농약 살포) 등-

3. 막힘 방지 + 냉각 변환기, 장비 안정성 향상

♦원칙:고속-공기 흐름이 초음파 변환기 표면 위로 지나갈 때 잔류 액체와 작은 입자를 제거하여 변환기 구멍이 막히는 것을 방지합니다. 동시에 공기 흐름은 냉각 효과가 있어 장기간의 고주파 진동으로 인해 변환기에서 발생하는 열을 줄여줍니다.-

ante혜택:고점도-액체(고체 입자가 10~20% 함유된 현탁액, 점도가 50mPa·s 미만인 오일 등)에 적합합니다. 변환기 작동 온도는 60도 미만으로 제어되어 서비스 수명을 연장합니다(순수 초음파 변환기는 과열로 인해 전력이 감쇠되기 쉽습니다).

4. 보조 액적 증발(특정 시나리오의 경우)

♦원칙:가이드 에어로 가열된 가스(예: 60~120도)를 사용하면 액적 증발을 가속화할 수 있어 빠른 건조가 필요한 시나리오(예: 박막 코팅, 가습된 전자 부품의 급속 경화)에 적합합니다.

♦확장된 응용 프로그램:열풍 유도와 결합된 초음파 분무 가습은 "등온 가습"을 달성하여 주변 온도의 급격한 하락을 방지할 수 있습니다(예: 정밀 전자 작업장 및 실험실).
